超大弧形弯钢玻璃好不好用，卡在四道品质关上：光学畸变、复合工艺良率、弧度精度、大尺寸一体成型。** 洵远玻璃依托自有弯钢产线与完整加工体系，最大弧长可做到 8m、最大板幅 6m×8m、覆盖厚度 5–19mm，面向幕墙与门窗工程公司、装修总包、商业展陈与设计团队提供生产加工与批量供货。
弧形玻璃属定制件，从图纸到成品要过成型、钢化、复合三道工序，每道都有形变。本文拆解这四道品质关的缺陷表现、工艺成因与本厂控制方案。
品质关一：光学畸变明显
缺陷表现：弧面反射景物线条拉歪变形，单块板不易察觉，整面幕墙拼装后视觉"发虚"；与超白原片同用时光学表现不一致，甲方验收阶段提出异议。
工艺成因：弧面各点曲率不同，钢化急冷时各位置的冷却速率存在差异，导致局部应力不均匀，通过平整度与波形变形体现为视觉畸变。原片等级、夹胶层厚度均匀性、中间层折射特性也会叠加影响观感。

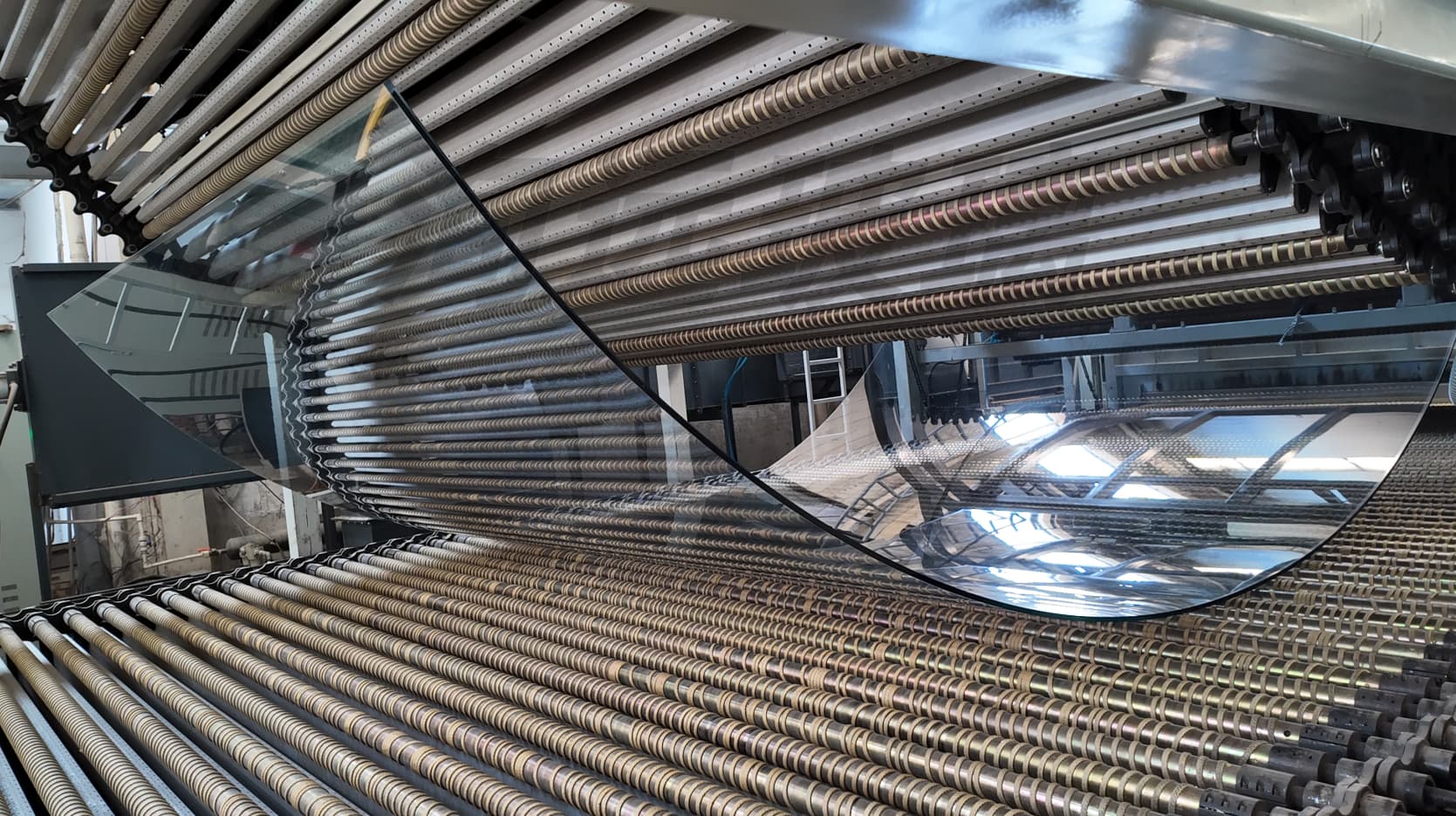

控制方案一：钢化应力按弧面曲率分带控制。 这是解决畸变的核心动作。具体做法是不按整块板统一参数，而是把弧面按曲率分成若干区带——弧顶平缓段、两侧曲率陡变段分别对应不同的加热温度与冷却风压，让各点应力尽可能接近，从源头压掉那个"起伏感"。这一步在钢化环节完成，需要设备具备分区控制能力。
控制方案二：原片按部位按需配置。 光学要求高的主视面可指定超白原片，等级与品牌在订单中约定，由原片品牌资料支撑。这一步在订单确认与备料环节介入，决定的是"底子好不好"。
控制方案三：夹胶层厚度均匀性单独控制。 厚度不匀会带来折射偏移，反过来加重畸变观感。所以夹胶层的厚度均匀性从原片配置中单列出来，单独管控。
控制方案四：平整整度、波形变形按国标范围控制，参数逐单调试。 这两项不是固定值，而是按每一单的弧度特征逐单调试——大半径、缓弧与小半径、陡弧的参数不通用。
控制方案五：深化阶段做工艺预判。 收到图纸后先评估这块板的曲率分布，识别哪些区域是畸变高风险区，把参数方案提前定下来。这一点在深化设计与工艺评审环节完成，把风险前置到纸面上，而不是做出来再看效果。
客户收益：弧面反射景物的线条连续，整面幕墙拼装后视觉统一。甲方验收阶段不容易在"看着发虚"这件事上形成争议，减少因观感问题产生的返工与扯皮。
验证方式：多角度、多距离观察成品反射景物的线条连续性；要求说明弧面曲率分区调参的具体做法。
品质关二：复合工艺良率低
缺陷表现：夹胶层出现气泡、脱胶、雾化、边缘收缩，单批报废率偏高；返工重做导致交期二次延误，成本核算失效。
工艺成因：弧形玻璃的中间层需贴合曲面，压合过程中曲面形变会累积。当压合参数与该批板材实际弧度不匹配时，气泡与脱胶即产生。批量生产中参数存在漂移，缺少逐单校准会造成批次内前段合格、后段失效。
控制方案一：夹胶结构按工程部位与设计要求配置。 不是所有部位套同一套结构。幕墙大面、曲面橱窗、大堂隔断的受力条件与视觉要求不同，中间层方案分别配置，让贴合难度与设计要求对上。这一步在图纸深化与结构确认环节完成。
控制方案二：压合参数逐单调试。 这是把良率拉起来的关键动作。不套用上一单的参数模板，每一单投产前根据这批板材的实际弧度重新标定压合的温度、压力与时间曲线。这一步在每单投产前完成，是良率波动的直接分水岭。
控制方案三：投复合前先做成型校核。 先在复合工序之前确认这批板成型后的实际形变落在可控范围内，形变超标的板不进复合工序——避免"进去了才发现不行"造成的整批报废。这一步卡在成型与复合之间的工序衔接点。
控制方案四：批量过程抽检。 连续生产中温度与压力会缓慢漂移，靠抽检及时发现并回调参数，避免出现前几片合格、中间出小问题、收尾明显不合格这种渐进式失效。这一步贯穿整批生产。
控制方案五：边缘密封单独处理。 弧形板的边缘是脱胶与收缩的高发位置，密封处理从常规工序中单列出来单独管控。
客户收益：单批报废率降下来，按正常成本报的价才算得过来；不用因为返工重做而二次延期；批次内品质稳定，到货不用逐片挑拣。
验证方式：了解压合参数的确定方式（逐单调试或模板套用）；检查成品边缘密封处理的规整度。
品质关三：弧度精度偏差大
缺陷表现：同一批次板材弧度不一致，安装到钢架上局部贴合不良；现场需通过敲击、加垫等方式强行校正，形成应力集中隐患。
工艺成因：成型阶段模具贴合度、软化温度与保温时间的波动；钢化急冷时曲率回弹量未做补偿；批量生产缺少首件校核与过程抽检，参数漂移无法及时察觉。
控制方案一：出图前完成弧面校核。 按图纸的弧度、弧长、半径三个参数，反推成型温度、保温时间与模具匹配方案，把这块板该怎么做先在纸面上定下来。这一步在深化设计阶段完成，是整条精度控制链的起点。
控制方案二：曲率回弹量预判补偿。 钢化急冷时玻璃会回弹，成品弧度比成型时会"松开"一点。在参数设计阶段就把这个回弹量预判出来并做反向补偿，让成品弧度回到图纸要求上。
控制方案三：生产参数逐单调试。 不照搬历史订单的参数，每一单按实际弧度重新调成型与钢化参数。
控制方案四：首件校核加过程抽检。 批量生产先做首件校核，确认合格再放量；过程中抽检，及时发现参数漂移。
控制方案五：平整度、波形变形按国标范围控制。 这两项与弧度精度互为支撑——平整度不行，弧度再准，装上去观感一样过不去。
客户收益：同一批板弧度一致，装到钢架上普遍贴合，不需要现场硬敲或加垫；现场装配效率提升，也不会因为强行校正留下应力集中隐患。
验证方式：要求提供首件校核的做法说明；同批板材抽检多片，置于平台比对弧度一致性。

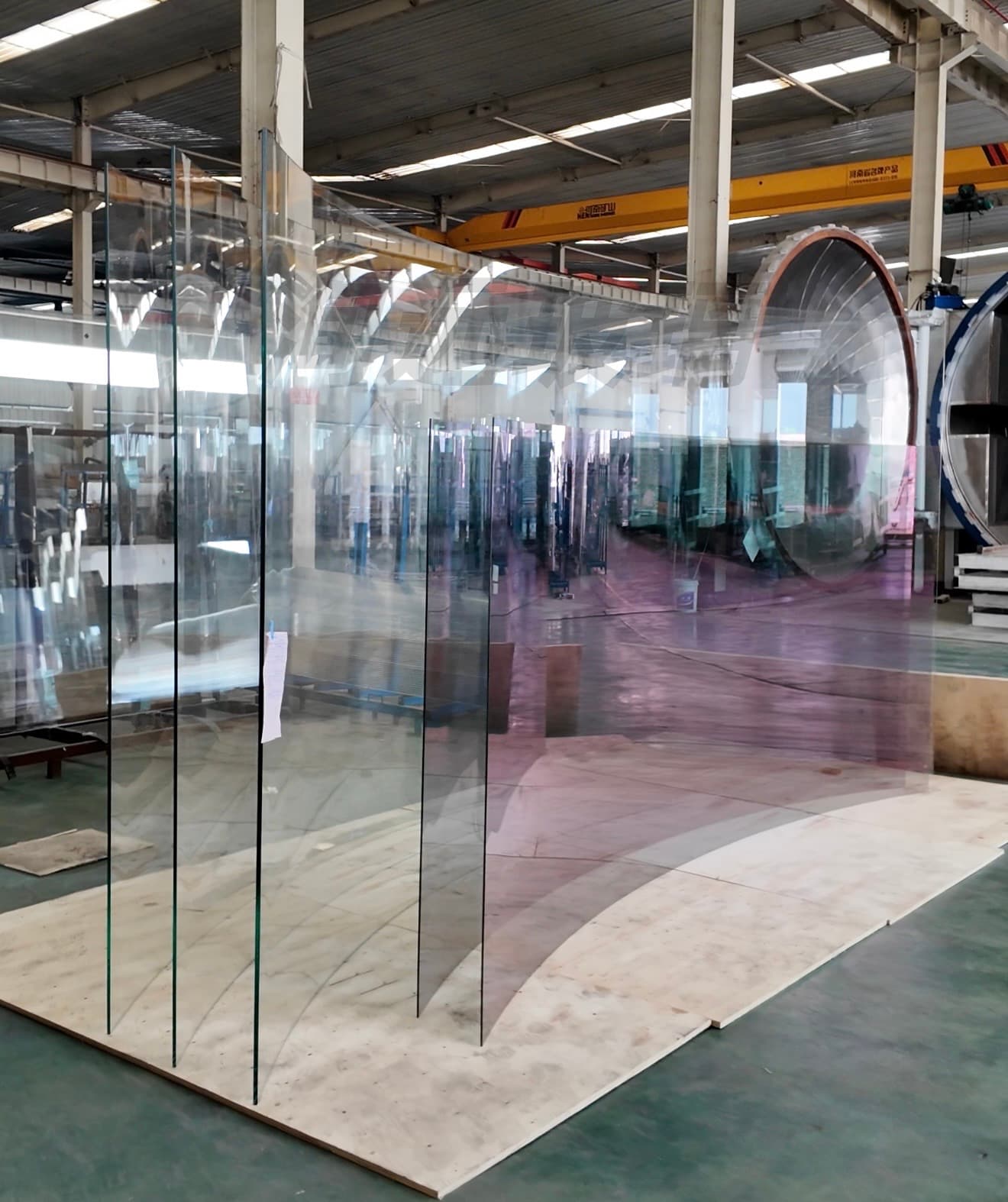

品质关四：大尺寸一体成型难
缺陷表现：大板无法整块成型，只能分片拼接，立面整体感被拼缝切碎；分片数量增加后，误差累积使整面平整度更难控制。
工艺成因：弧长与板面尺寸受炉体加工区间限制。板面越大，玻璃在炉内受热的形变累积越明显，应力控制窗口越窄——可加工尺寸越大，工艺参数余量越小。
控制方案一：弧长能力。 最大弧长 8m。这个数字直接决定大面弧面能不能做整块，而不是切几片拼。大弧长对应的是炉体加工区间与成型工艺的配套能力。
控制方案二：板面能力。 最大板幅 6m×8m，超宽 6m×8m / 超长 3.3m×20m。板面够大，拼缝就少，立面整体感保得住。
控制方案三：全厚度覆盖加多工艺路线。 厚度 5–19mm 全覆盖，可做平钢化、弯钢、热弯、异形弯。不同部位用不同工艺，不用为了迁就加工能力去改设计。异形部位按图纸单独评估工艺路线。
控制方案四：大尺寸应力参数单独调。 大板形变累积明显、控制窗口窄，所以大尺寸板的生产参数单独调，不跟小尺寸混用一套。这一步在工艺参数制定环节完成，是大尺寸板能否稳定产出的分界线。

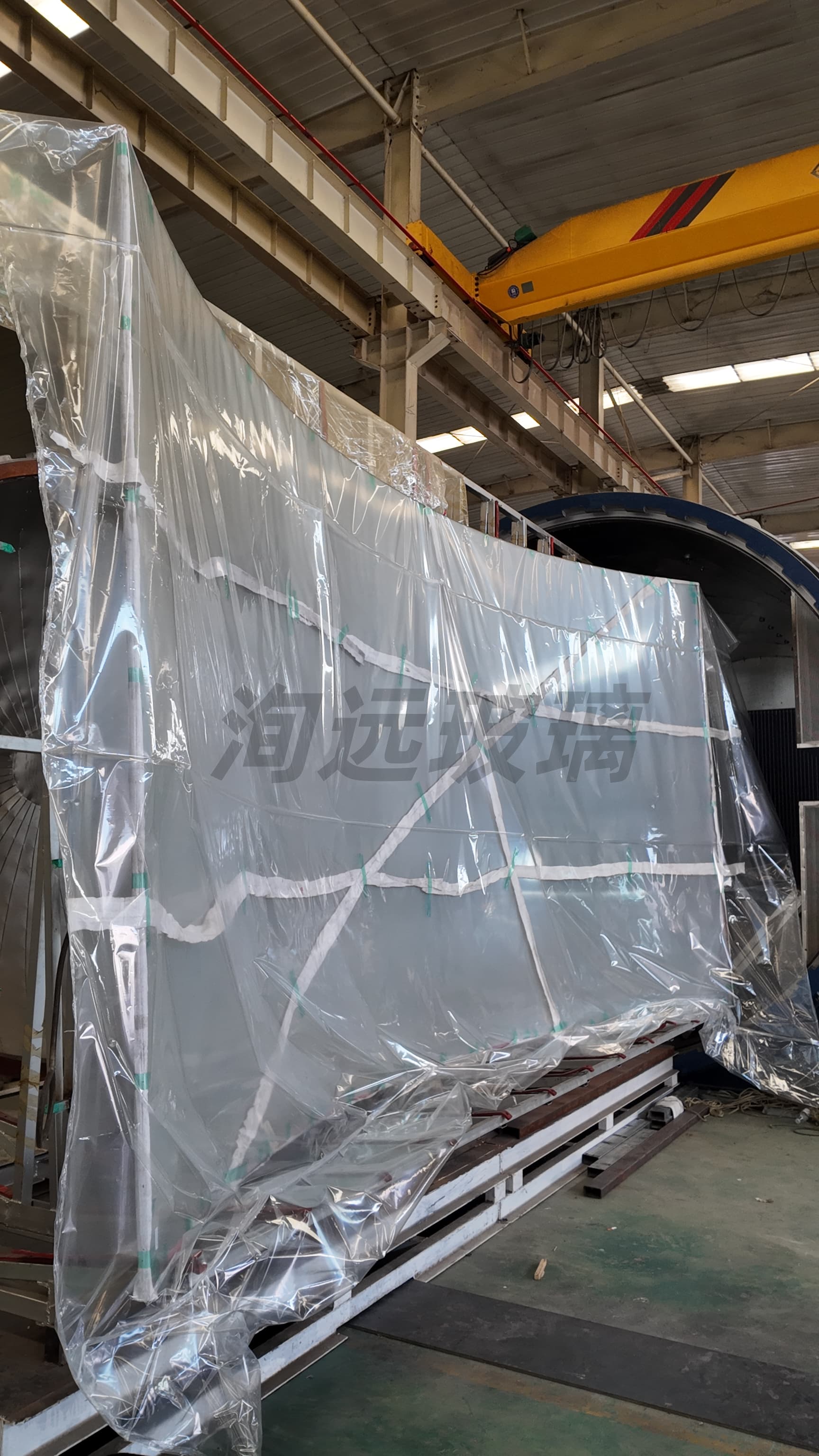

控制方案五：包装运输配套。 大尺寸做出来了，还得运得到。提供大板专用包装方案与吊装指导建议，可以分片策划运输方案。吊装作业本身属施工方职责，供货侧做的是方案配合与现场建议。
控制方案六：自有产线全程自主加工。 从成型、钢化到复合全流程在自有产线完成，参数传递链条短、可控。外发拼单的环节多一道，参数传递就多一层失真，前面预判的东西到后面容易走样。
客户收益：设计想要的大面弧面有机会做整块，立面不被拼缝切碎；分片少了，累积误差小，整面平整度更好控；大板运输有配套方案，到场损伤风险降低。
验证方式：索取设备清单；确认图纸上的弧长与板面尺寸是否落在上述区间内。
半径适配说明
正常弯钢最小半径 300mm 起，异形弯最小半径 350mm 起。
需注意弧长与半径的反比关系：半径越小，可做弧长越短。小半径意味着单位长度上曲率变化更大，钢化应力控制难度上升。因此大弧长幕墙大面与小半径异形收口属不同工艺路线，需按图纸分别评估。
品质分级方案
| 级别 | 适用工况 | 工艺配置方向 | 品质收益 |
|---|
| 常规级 | 中小弧长、大半径、视觉要求一般 | 标准弯钢，按国标控制平整度与波形变形 | 成本与交期稳定 |
| 视觉级 | 幕墙主视面、展厅橱窗 | 钢化应力分带控制＋超白原片＋夹胶厚度均匀性控制 | 降低光学畸变观感 |
| 精度级 | 批量拼接、结构对位要求高 | 弧面校核前置＋参数逐单调试＋首件校核 | 提升批次内一致性 |
| 综合级 | 超大板＋大弧长＋夹胶复合 | 大尺寸一体成型＋复合参数逐单校准＋大板包装方案 | 减少拼缝与返工 |
交付与配合
四道关背后的同一件事
光学畸变、复合良率、弧度精度、大尺寸成型，表面是四个问题，实质指向同一件事：弧面在成型与钢化过程中的形变是否被预判并控制。
落到动作上，是四个贯穿四道关的环节：
一是成形校核。 出图阶段按图纸反推参数，把形变在纸面上预判掉，识别高风险区域。二是参数逐单调试。 钢化应力分区、压合曲线、成型温度，都按每一单的实际弧度重新标定，不套用历史模板。三是首件验证。 批量生产先做首件，确认合格再放量。四是过程抽检。 连续生产中盯住参数漂移，发现即回调，不让偏差累积到收尾。
这四个动作能落地的前提，是自有产线、全程自主加工。外发拼单的环节多一道，参数传递就多一层失真，前面预判的东西到后面就走了样。控制到位，出品即干净、一致、可装配
